·本体结构利用具轮箱配合万向接头所组成，容易调整加工孔距不受齿轮所限制，节省调整的时间，亦少有死角的限制，是可调式中最容易操作使用的规格。为保万向接头之寿命，移动范围不得超过15度等于垂直之前后左右30m/m以内。[尽量配合工作之孔距坐标，设计齿轮箱结构]
·It is an universal adjustable muli-spindles, depend on customer's requirement. Special requirement is acceptable.
·The universal joint design ,it is very easy to adjust each spindle.
·Each spindle adjust range within 30mm around the circuit.
|
型式 Model
|
U-165
|
U-165S
|
U-200
|
U-200S
|
U-250
|
U-250S
|
U-300
|
U-300S
|
|
夹头规格Collet
|
C-6
(JT1)
C-9
|
C-12
(JT2)
(JT6)
|
C-6
C-9
(JT1)
|
C-12
(JT2)
(JT6)
|
C-6
C-9
(JT1)
|
C-12
(JT2)
(JT6)
|
C-6
C-9
(JT1)
|
C-12
(JT2)
(JT6)
|
|
最大轴心范围
Max.Range of Centers
|
165
|
165
|
200
|
200
|
250
|
250
|
300
|
300
|
|
最小距离(二轴间)
Lowest Distance
|
18
26
|
28
|
18
|
30
|
18
26
|
30
|
18
26
|
30
|
|
转速比 R.P.M
|
1:1
|
1:1
|
1:1
|
1:1
|
1:1
|
1:1
|
1:1
|
1:1
|
|
最大钻孔能力
(mm)Max.Drilling Capacity
|
6
8
|
11
|
6
8
|
11
|
6
8
|
11
|
6
8
|
11
|
|
轴数Spindle
|
2-10
|
4-12
|
4-12
|
4-12
|
4-12
|
4-12
|
4-14
|
4-14
|
|
U型方型多轴器 U-120*200 U-120*300 U-160*450 U-220*360
|
|
·工作孔距如属直线或长方型请用方型万向多轴器，以免移位脚偏移量太大损害万向接头寿命。使用方法与圆型相同。[尽量配合工作孔距坐标，设计齿轮箱结构]
·It is a universal adjustable multi-spindle head. The regular spindle from 4-14 spindles. Depend on customer's requirement.Special Requirement isacceptable. It is suitable to work for lineral materials. The universdal joint design ,it is very easy to adjust each spindle.
|
|
|

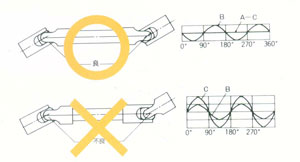

U型本体移位脚组由上下两个万向接头配合六角传动轴组成。组装时须注意万向接头内侧爪须同一位置、方向，以免造成挠曲偏摆量过大损及寿命。
|
